適用范圍：
本產品適用于供固定敷設在額定交流電壓U0/U 為26/35、21/35、18/30、12/20、8.7/15、8.7/10、6/10、6/6的電纜豎井等高落差和能承受較大機械外力和拉力的固定場合的輸配電力線路使用。
本產品適用于供固定敷設在額定交流電壓U0/U 為26/35、21/35、18/30、12/20、8.7/15、8.7/10、6/10、6/6的電纜豎井等高落差和能承受較大機械外力和拉力的固定場合的輸配電力線路使用。
產品特色：
1、絕緣線芯識別標志采用分色帶區別。
2、采用緊壓圓形設計，圓整緊密，緊壓系數不少于0.9。
3、具有良好的電氣性能，擊穿電場強度高，絕緣電阻高。
4、有較高的耐熱性和耐老化性能，允許工作溫度高，載流量大。
5、適宜高落差與垂直敷設。
1、絕緣線芯識別標志采用分色帶區別。
2、采用緊壓圓形設計，圓整緊密，緊壓系數不少于0.9。
3、具有良好的電氣性能，擊穿電場強度高，絕緣電阻高。
4、有較高的耐熱性和耐老化性能，允許工作溫度高，載流量大。
5、適宜高落差與垂直敷設。

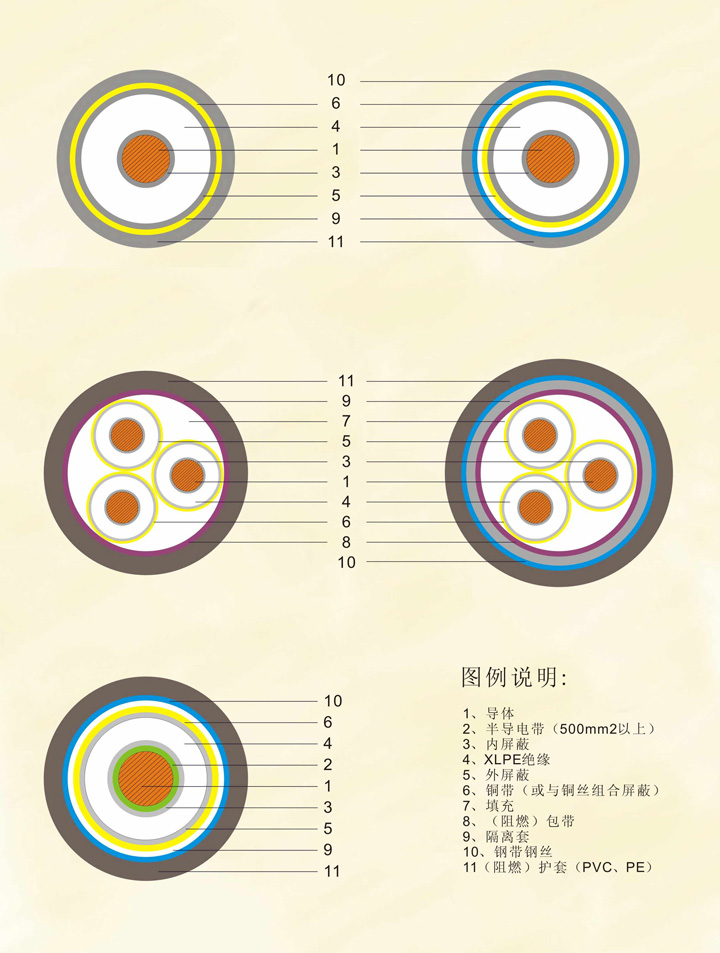

結構示意圖：
技術參數：
1、導體直流電阻符合GB/T3956-2008的要求。
2、成品電纜絕緣性能符合GB/T12706要求。且能經受下表規定的交流電壓試驗5分鐘不擊穿。
|
U0/U（kV） |
6/6 |
6/10 |
8.7/10 |
8.7/15 |
12/20 |
18/30 |
21/35 |
26/35 |
|
Us（kV） |
21 |
21 |
30.5 |
30.5 |
42 |
63 |
73.5 |
91 |
使用條件：
1、電纜敷設安裝時的環境溫度不低于0℃，電纜彎曲半徑不小于電纜外徑12D。
2、電纜導體的長期最高工作溫度不超過90℃。
3、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
